LaskaKit Live-7.5 E-paper stavebnice s WiFi pro ” Živý obraz” V2.1

Detailní popis produktu

Sestav si vlastní "Živý obraz"! Získej chytrý e-Paper displej, který přes Wi-Fi komunikuje se serverem služby Živý obraz a dostaneš na něj díky tomu takřka libovolné informace. Součástí stavebnice je i silná baterie, která v závislosti na četnosti přepisu vydrží od týdnů až po roky provozu.

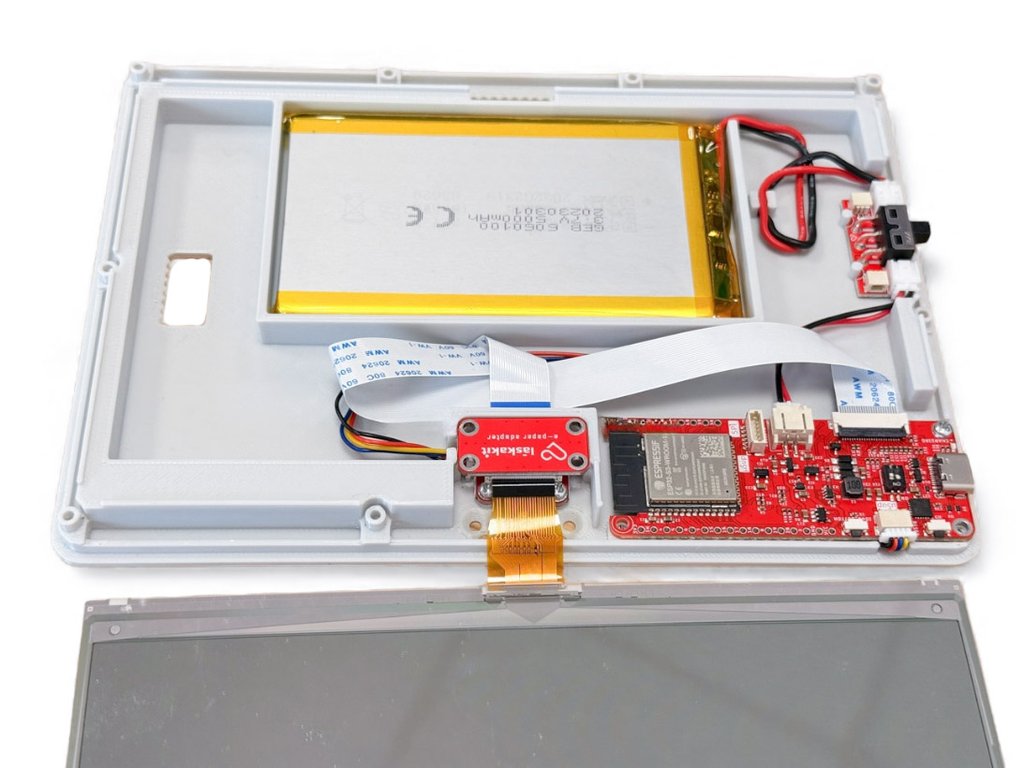

Stavba je jednoduchá a můžeme ji doporučit i pro začátečníky. Není potřeba nic pájet. e-Paper opatrně připojíš přes adaptér a stíněný kabel do vývojové desky, vše přesuneš do rámečku, který si buď vytiskneš na 3D tiskárně, nebo si ho od nás také můžeš přiobjednat , zašroubuješ, připojíš baterii, flashneš firmware, připojíš na Wi-Fi a fungujete. Následně už si můžeš do ePaperu posílat přes službu obsah, který na něm chceš mít zobrazený.

Co je nového:

V2.1:

• Větší baterie, 6000mAh
• O 1mm silnější krabička

V2.0:

• Přidaný vypínač napájení baterie
• Senzor teploty a vlhkosti vzduchu STH40

Co je Živý obraz:

Internetová služba, která výrazně zjednodušuje proces dostání informací na rámeček s e-Paperem. Můžete tak jednoduše na stanici nahrát vlastní obrázek, nechat obrázek získávat z libovolné URL dostupné na internetu, vytvořit si galerii obrázků pro jejich postupné promítání, využít stávající chytré galerie, kdy dostanete kalendář včetně volitelné předpovědi počasí, nebo si vytvořit Obrazovku. Obrazovka je vlastní přehledová stránka, kterou na serveru ŽO můžete nadesignovat zcela podle svého gusta. Můžete na ni umístit hodnoty, které na server můžete zasílat i např. z vlastní domácí automatizace nebo je získávat se současného účtu ve slubě TMEP. Možností je opravdu mnoho. Více informací najdete na webu služby https://zivyobraz.eu/.

FW nahraješ pohodlně v prohlížeči:

• Náš vlastní Fw
• FW od zivyobraz.eu ( Zvol desku ESPInk 2.x a 3.5 a vybraný displej)

Produkt je dostupný ve více variantách:

• 1️⃣ Displej – vyber mezi verzí Černo-Bílý, Červeno-Černo-Bílý a Čtyřbarevný
• 2️⃣ Krabička – zvol barvu 3D tištěné krabičky, nebo možnost Vytisknu si sám
• 3️⃣ Sestavení – rozhodni se, zda chceš produkt dodat jako stavebnici (DIY) nebo sestaveny a naprogramovaný

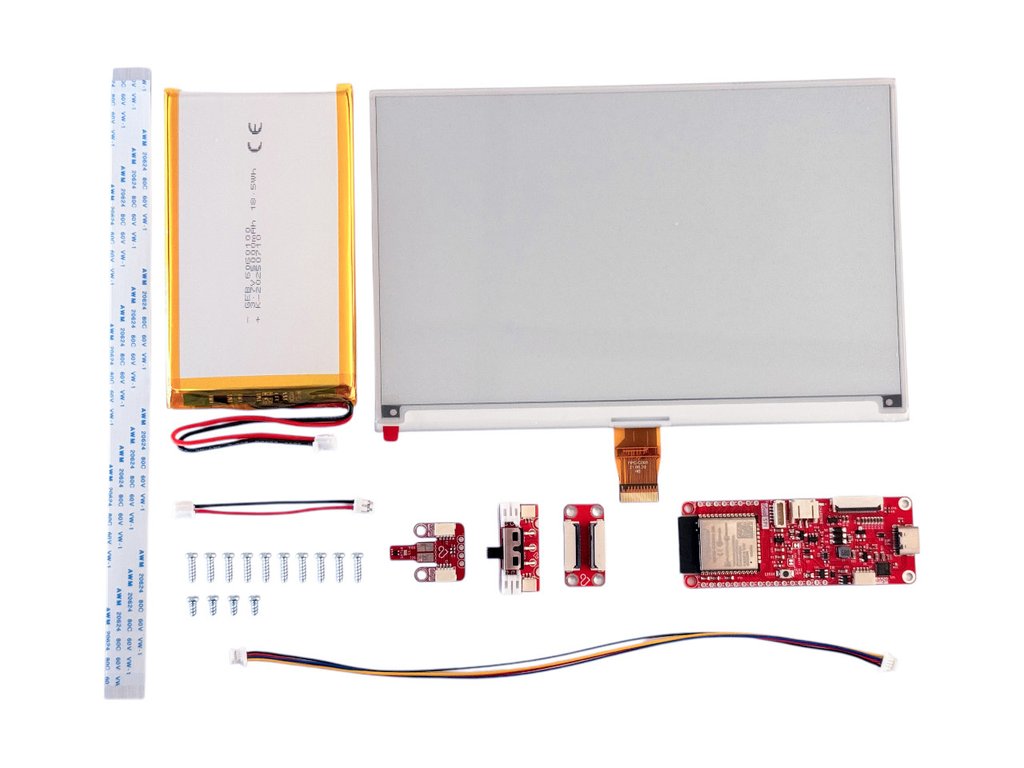

Seznam součástek:

• 1ks LaskaKit ESPink ESP32 e-Paper PCB antenna
• 1ks ePaper displej na výběr:
  • Černo-Bílý: Good Display GDEY075T7 7.5" 800x480  (rychlá aktualizace, 3.5s)
  • Červeno-Černo-Bílý: Good Display GDEY075Z08 7.5" 800x480 (pomalá aktualizace, 26s)
  • Čtyřbarevný: Good Display GDEM075F52 7.5" 800x480 (pomalá aktualizace, 22s)
• 1ks LaskaKit e-Paper FFC FPC 24pin adaptér
• 1ks FFC FPC nestíněný flexibilní kabel AWM 20624 80C 60V 0.5mm 24pin, 20cm
• 1ks LaskaKit LiPol Baterie 6000mAh
• 1ks LaskaKit SHT40 Senzor teploty a vlhkosti vzduchu
• 1ks μŠup JST-SH 4-pin kabel - 20cm
• 1ks LaskaKit JST-PH-2 konektor s kabelem 5cm
• 1ks LaskaKit Battery Power Switch
• 10ks Šroub do termoplastů s čočkovou hlavou a křížovou drážkou 2,2x8 BN 82428 ocel
• 4ks Šroub do termoplastů s čočkovou hlavou a křížovou drážkou 2,2x5BN 82428 ocel

Obrázek	Produkt/varianta	Typ e-Paper panelu	Úhl.	Rozlišení	Refresh	Kapacita + výdrž
	LaskaKit IoT E-ink-1.54_4C Displej: Čtyřbarevný	GDEM0154F51H	1.54"	200 × 200	20s	650 mAh cca 2 až 4 měsíců
	LaskaKit Live-2.13 Displej: Černo-Bílý	GDEY0213B74	2.13"	250 x 122	3s	1000 mAh cca 2 až 4 měsíců
	LaskaKit Live-2.13 Displej: Čtyřbarevný	GDEY0213F52	2.13"	250 x 122	25s	1000 mAh cca 1 až 3 měsíců
	LaskaKit Live-2.9 Displej: Černo-Bílý	GDEY029T71H	2.9"	384 x 168	3s	1800 mAh cca 3 až 6 měsíců
	LaskaKit Live-2.9 Displej: Čtyřbarevný	GDEY029F51H	2.9"	384 x 168	25s	1800 mAh cca 2 až 4 měsíců
	LaskaKit Live-4.2 Displej: Černo-Bílý	GDEY042T81	4.2"	400 × 300	3s	1200 mAh cca 2 až 4 měsíců
	LaskaKit Live-4.2 Displej: Čtyřbarevný	GDEM042F52	4.2"	400 × 300	20s	1200 mAh cca 1 až 3 měsíců
	LaskaKit Live-4.26 Displej: Černo-Bílý	GDEQ0426T82	4.26"	800 × 480	3.5s	2000 mAh cca 2 až 4 měsíců
	LaskaKit Live-5.83 Displej: Černo-Bílý	GDEQ0583T31	5.83"	648 × 480	3s	4000 mAh cca 3 až 8 měsíců
	LaskaKit Live-5.83 Displej: Čtyřbarevný	GDEY0583F41	5.83"	648 × 480	20s	4000 mAh cca 2 až 6 měsíců
	LaskaKit Live-7.4 Displej: Černo-Bílý	E2741CS0B2	7.4"	800 × 480	4s	6000 mAh cca 4 až 12 měsíců
	LaskaKit Live-7.4 Displej: Červeno-Černo-Bílý	E2741FS081	7.4"	800 × 480	32s	6000 mAh cca 3 až 6 měsíců
	LaskaKit Live-7.5 Displej: Černo-Bílý	GDEY075T7	7.5"	800 × 480	3.5s	6000 mAh cca 4 až 12 měsíců
	LaskaKit Live-7.5 Displej: Červeno-Černo-Bílý	GDEY075Z08	7.5"	800 × 480	26s	6000 mAh cca 3 až 6 měsíců
	LaskaKit Live-7.5 Displej: Čtyřbarevný	GDEM075F52	7.5"	800 × 480	22s	6000 mAh cca 3 až 6 měsíců
	LaskaKit Live-7.x-Pro Displej: Šestibarevný	GDEP073E01	7.3"	800 × 480	14~19s	6000 mAh cca 3 až 7 týdnů
	LaskaKit Live-7.x-Pro Displej: Černo-Bílý	GDEY075T7	7.5"	800 × 480	3.5s	6000 mAh cca 4 až 12 měsíců
	LaskaKit Live-7.x-Pro Displej: Čtyřbarevný	GDEM075F52	7.5"	800 × 480	22s	6000 mAh cca 3 až 6 měsíců
	LaskaKit Live-10.2 Displej: Černo-Bílý	GDEM102T91	10.2"	960 × 640	4s	5000 mAh cca 3 až 6 měsíců
	LaskaKit Live-10.2 Displej: Čtyřbarevný	GDEM102F91	10.2"	960 × 640	20s	5000 mAh cca 2 až 4 měsíce
	LaskaKit Live-11.6 Displej: Černo-Bílý	GDEY116T91	11.6"	960 × 640	5s	8000 mAh cca 2 až 5 měsíců
	LaskaKit Live-11.6 Displej: Červeno-Černo-Bílý	GDEY116Z91	11.6"	960 × 640	28s	8000 mAh cca 2 až 4 měsíce
	LaskaKit Live-11.6 Displej: Čtyřbarevný	GDEY116F51	11.6"	960 × 640	20s	8000 mAh cca 1 až 3 měsíce
	LaskaKit Live-12.48 Displej: Čtyřbarevný	GDEY1248F51	12.48"	1304 × 984	26s	10000 mAh cca 3 až 12 měsíců
	LaskaKit Live-12.48 Displej: Černo-Bílý, 16 Odstínů	GDEP133UT3	13.3"	1600 × 1200	1s	12000 mAh cca 4 až 8 měsíců

Součásti dodávky:

• 1ks LaskaKit Live-7.5 E-paper stavebnice s WiFi pro ” Živý obraz” V2.1

Poznámka:

• Tento výrobek není samostatně funkčním celkem a může vyžadovat odbornou montáž.
• Fotografie výrobků jsou pouze ilustracemi na ukázku a někdy se mohou lišit od skutečného vzhledu předmětu. Avšak toto nemění jejích základní vlastnosti.
