Nejjednodušší cesta, jak Živý obraz nahrát do vývojové desky. Stačí vám kompatibilní prohlížeč (Google Chrome nebo Microsoft Edge), připojit desku,
zvolit firmware, zvolit port desky a nechat naflashovat. Na konci procesu flashování, který trvá cca 3 minuty, se deska restartuje a začne vysílat přístupový bod s názvem "INK_xxx...", na který se připojte
s heslem "zivyobraz" (pomáhá mít zakázaná mobilní data) a nastavte připojení desky na domácí Wi-Fi.
Pokud nebudete mít nainstalovaný ovladač pro sériový port, průvodce vám ho nabídne k doinstalování.
Celý průvodce je v angličtině, ale jedná se o několik jednoduchých kroků.
Také můžete flashovat přes utilitu pod Windows nebo zkompilovat zdrojový
kód ŽO ve svém oblíbeném IDE - viz dokumentace
Server může vrátit informaci o tom, kdy se má příště zařízení připojit, s rozlišením na vteřiny (místo minut).
Podpora pro další displeje díky aktualizovaným knihovnám.
Podpora pro nové desky LáskaKit ESPink 3.5, Seeed Studio.
Changelog starších verzí
FW 2.3:
Informativní obrazovka, když je nedostupné AP pro připojení k internetu. Pokud je nedostupné opakovaně, tak se prodlužuje čas, po kterém se zařízení snaží znovu připojit (a vysílá vlastní AP pro možnost přenastavení konektivity), aby nedošlo k rychlému vyčerpání baterie během několika dní.
Podpora pro nové LáskaKit desky s Fuel gauge.
FW 2.1 a 2.2:
Podpora pro další čidla pro záznam teploty/vlhkosti navíc i tlak/CO2. Konkrétně jsou podporovaná čidla: SHT40/41/45, SCD40/41 a BME280. Díky ChiptronCZ!
Pořešené načítání obsahu na horší konektivitě do internetu díky Michalu Schwarzovi.
Nová obrazovka pro připojení zařízení na Wi-Fi s QR kódy díky dronecz.
Podpora otočení obsahu na displeji o 180° (pro displeje umístěné vzhůru nohama).
Rozšířené definice o další typy ePaperů a podpora čtyřbarevného od Waveshare.

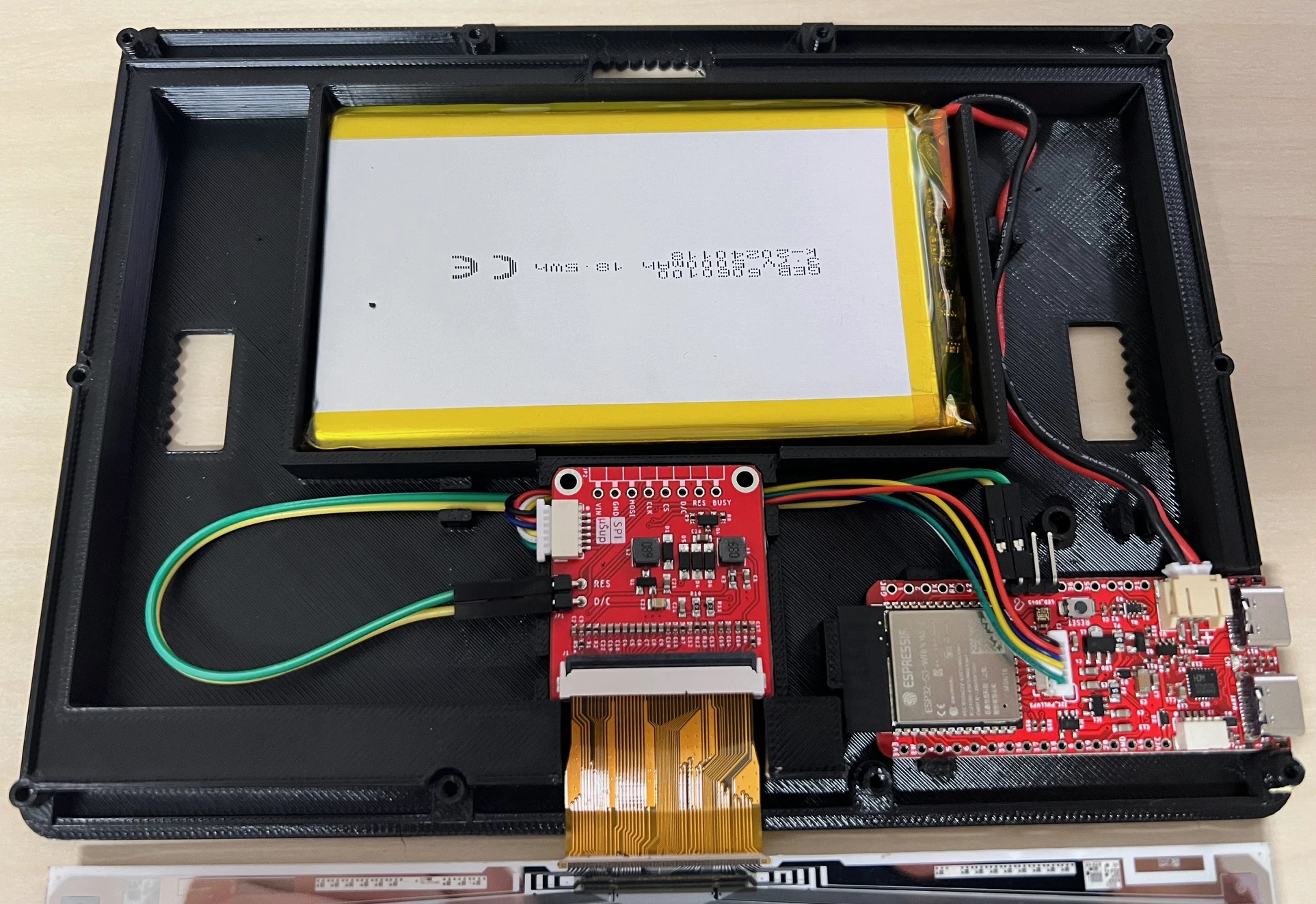

Vývojová deska s čipem ESP32-S3 a se sedmibarevným displejem připojeným přes LáskaKit SPI adaptér.
Firmware
Typ displeje
Parametry
GDEY073D46
7 barev, 800 x 480, 7.3", LáskaKit ESP32S3 + Adaptér
GDEP073E01
6 barev s lepší saturací, 800 x 480, 7.3", LáskaKit ESP32S3 + Adaptér
Poznámky k firmwaru
Verze FW pro tuto desku je označená jako 2.5, ale funkčně je shodná s 2.3 - je to dané tím, že vývoj pro tuto desku začal na jiné verzi a verzování tak není sjednocené.
Neplánujete-li připojit čidlo teploty (vlhkosti/tlaku/CO2), pak můžete nahrát lehce úspornější FW bez podpory čidel.
1
Z tabulky výše zvolte k flashnutí firmware s displejem, který máte k vývojový desce připojený
(nebo ho teprve připojíte) a klikněte na "Instalovat" v konkrétním řádku. Firmware automaticky
podporuje následující čidla pro teplotu/vlhkost/tlak/CO2: SHT40/41/45, SCD40/41 a BME280.
2

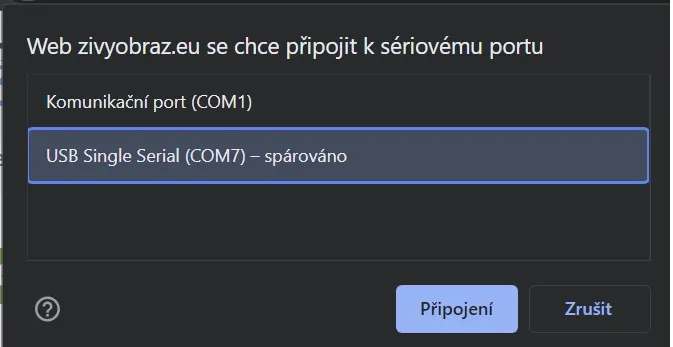

Zvolte sériový port, na kterém je připojená základní deska a dejte "Připojení" (Connect).
Pokud zvolíte "zrušit", tak se vám objeví informace viz další bod.

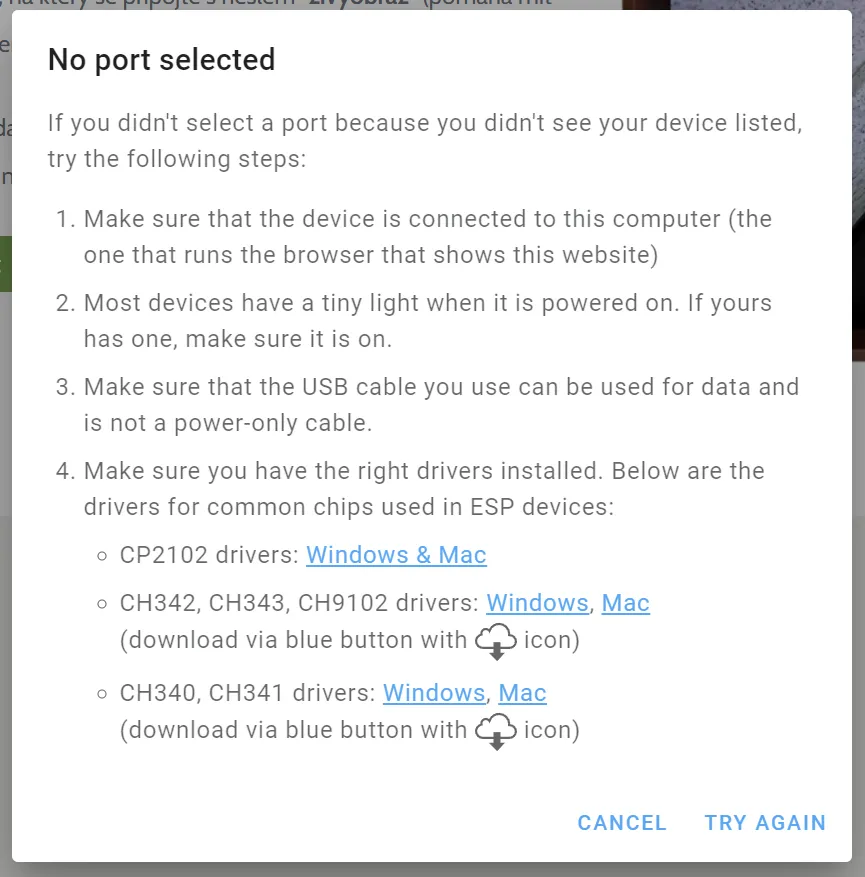

2a
Pokud nejde zvolit sériový port (není vidět v seznamu), bude vám nabídnuta pomoc proč nevidíte ten správný. Zkontrolujte prosím:
Zda je zařízení (vývojová deska) připojené k tomuto počítači.
Zda je zařízení zapnuté (měla by svítit LED dioda na desce nebo USB převodníku, máte-li starší typ desky, kde je extra převodník potřeba).
Zda je kabel, kterým je zařízení připojené, i datový a není určený jenom pro napájení.
Nainstalujte potřebné ovladače pro použitý čip v zařízení.
Vyzkoušejte jiný USB port, prohlížeč (Chrome/Edge), kabel nebo rovnou počítač.

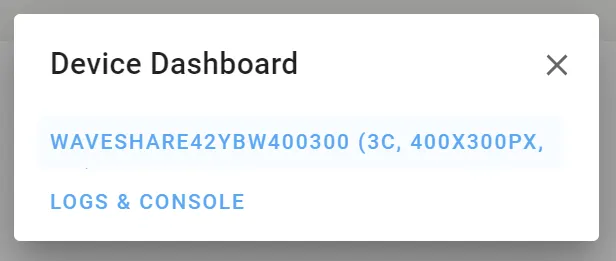

3
Máte-li naflashováno, můžete z nabídky zvolit "Logs & console" a podívat, se co se vypisuje do sériového výstupu - viz poslední bod tohoto návodu.
Jinak pokračujte prvním odkazem s označením ePaperu, u kterého jste tuto flashovací proceduru spustili.

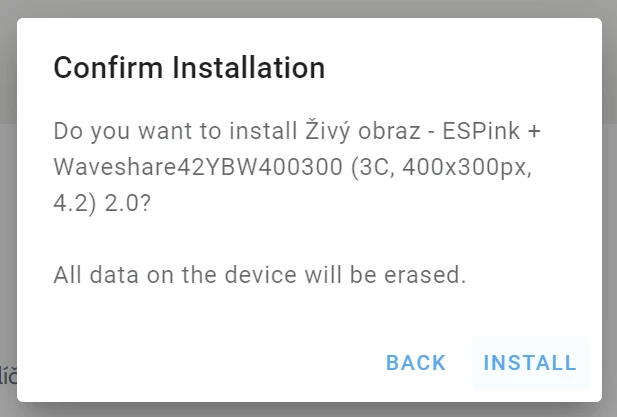

4

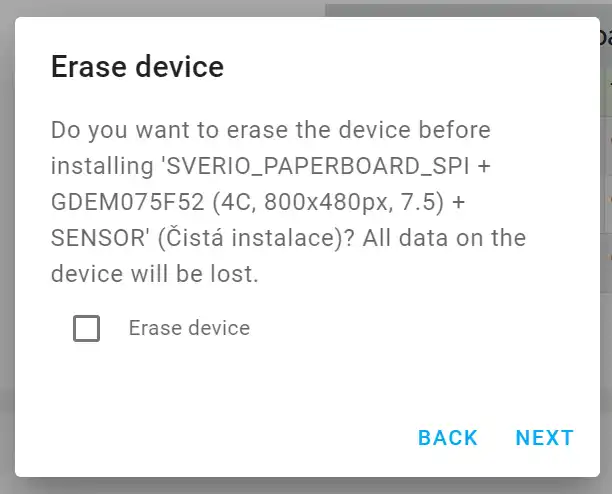

Ještě jednou zkontrolujte, že typ displeje a jeho parametry souhlasí s tím, co máte připojené k desce. Pokud ne, tak zvolte "zpět"/"zrušit" a zvolte jiný firmware zde na stránce.
Pokud je vše v pořádku, pak pokračujte tlačítkem "INSTALL".

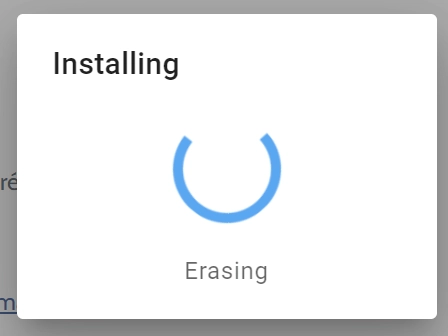

5

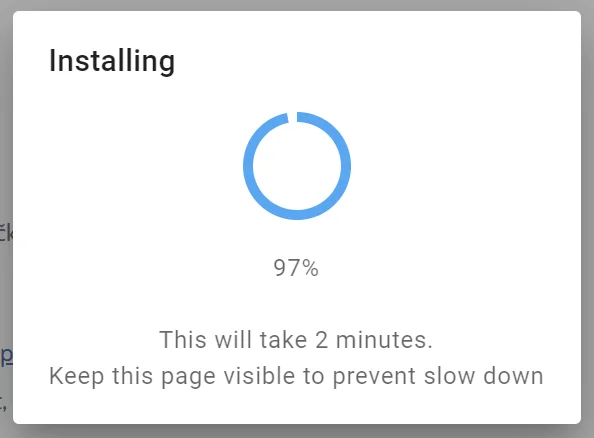

Začne flashování. Nejprve se vymažou stará data z paměti a následně se nahraje kompletní firmware.
Celá procedura by měla být hotová během tří minut a je lepší nechat okno (záložku) s flashováním v popředí.

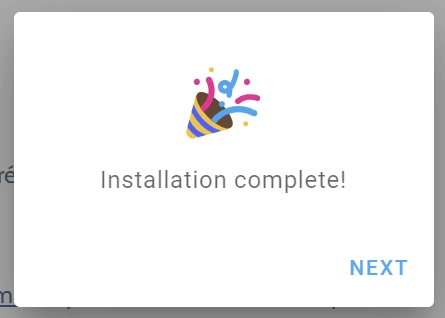

Rozhodně ho nezavírejte! Na konci, jakmile je instalace kompletní, pokračujte přes odkaz "NEXT".
Visí pouze "Connecting" a nezačne "Installing"? Zkuste jiný USB port, kratší nebo jiný USB kabel, jiný prohlížeč (Edge/Chrome) nebo počítač. Zkontrolujte také, že máte displej připojený k vývojové desce.
6

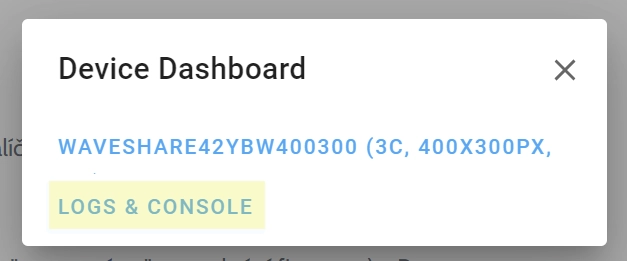

Dostali jste se zpátky na úvodní okno. Nyní můžete zvolit "LOGS & CONSOLE", abyste se podívali,
co deska hlásí do sériového výstupu.
Každopádně můžete pokračovat v návodu oživení displeje
v dokumentaci
jeho připojením na domácí Wi-Fi a následnou registrací zde na portálu.
7

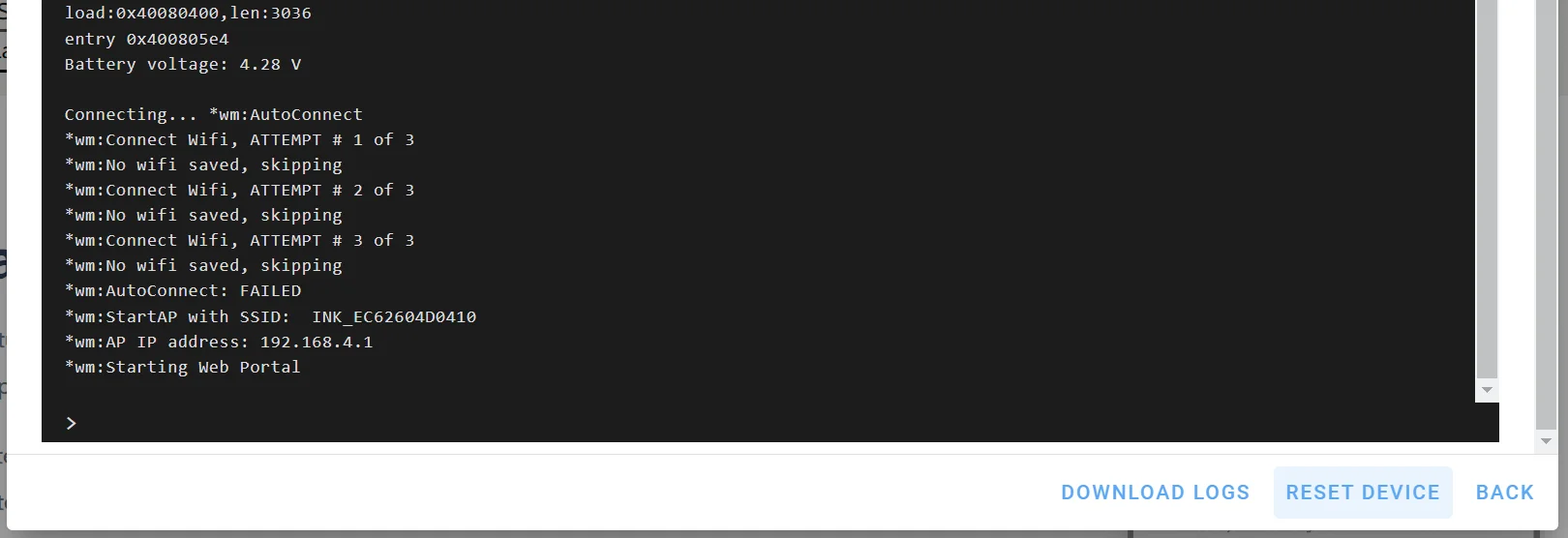

Při otevření konzole bude nejspíš výpis prázdný, protože už deska stihla vypsat základní informace a
vysílá přístupový bod, na který je potřeba se připojit s heslem "zivyobraz".
Vývojovou desku můžete restartovat buď na ní tlačítkem RESET nebo v průvodci kliknutím na "RESET DEVICE".
Následně by se měla okamžitě v konzoli objevit informace o tom, že deska nabíhá a co se děje (vysílá AP abyste se připojili
nebo stahuje obrázek ze serveru). V případě, že by vše nešlo podle plánu, tak uložte screenshot s tímto výpisem a kontaktujte
mě přes e-mail (a výpis přiložte).
